개발자 소셜 네트워크 서비스인 “DEVIL(Developer Villlage)😈”의 뱃지 수집 기능을 구현하기까지의 과정을 정리하였습니다.
바로가기
기획
개발자 소셜 네트워크 서비스를 구현할 때 꼭 해보고 싶은 서비스가 있었으니, 언어별 뱃지 수여/수집 시스템을 구현하는 것이었다. 어쩌다 ‘뱃지 시스템’이 나왔는가..? 기획의 계기는 다음 세 가지다.
1. “okky”의 활동점수 & “네이버 카페”의 등업

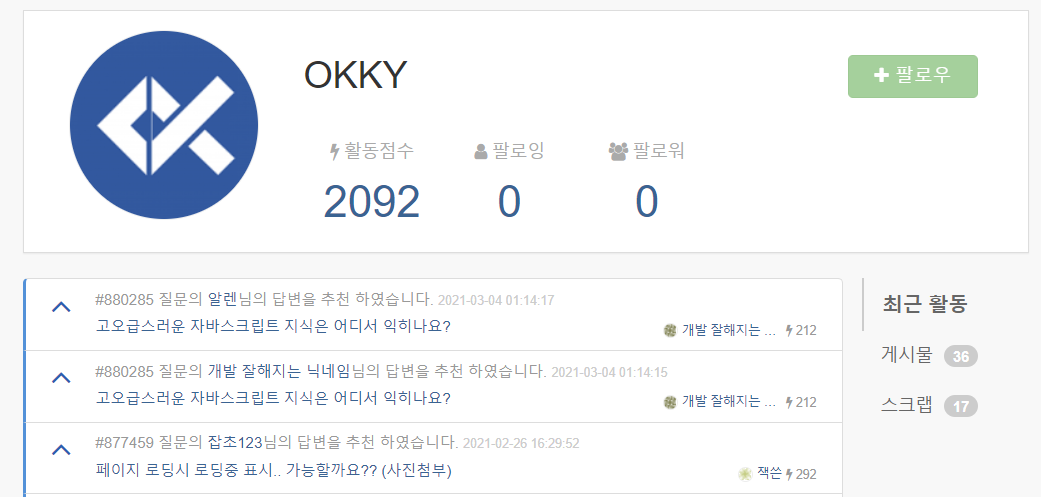

okky에서는 활동을 많이 할 수록 활동 점수가 쌓인다.

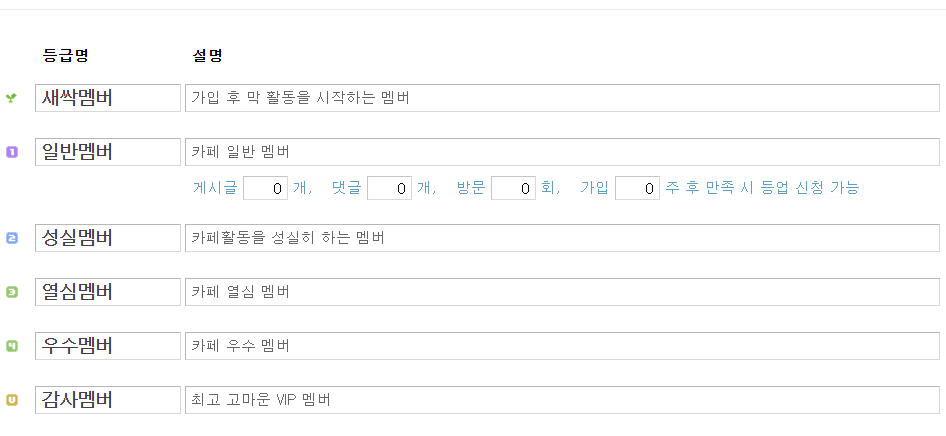

네이버 카페 서비스에서는 멤버마다 등급을 부여하는 등급 관리 메뉴가 제공된다.
활동점수와 등업 시스템과 같이 유저가 활동을 활발하게 할 만한 유인책이 있되, 유저 타겟층이 개발자인 만큼 개발자들이 원할 만한 유인책이면 좋겠다고 생각했다. 이때 떠오른 게 개발자들의 노트북이었다.
2. 로고 스티커가 붙은 개발자의 노트북
개발자들을 보면 자신이 사용하는 언어의 로고 스티커를 노트북에 덕지덕지 붙이고 있는 것을 흔히 볼 수 있다. 이 점에서 착안하여, 각 언어에 대한 글을 많이 쓰면 해당 언어 로고 스티커를 얻을 수 있도록 만들어보자..! 는 것이 목표였다.
3. dev.to 사이트의 뱃지 시스템
스티커를 노트북에 붙이는 행위를 웹 사이트에 연결하기는 어려웠는데, dev.to 사이트를 통해 실마리를 찾을 수 있었다.

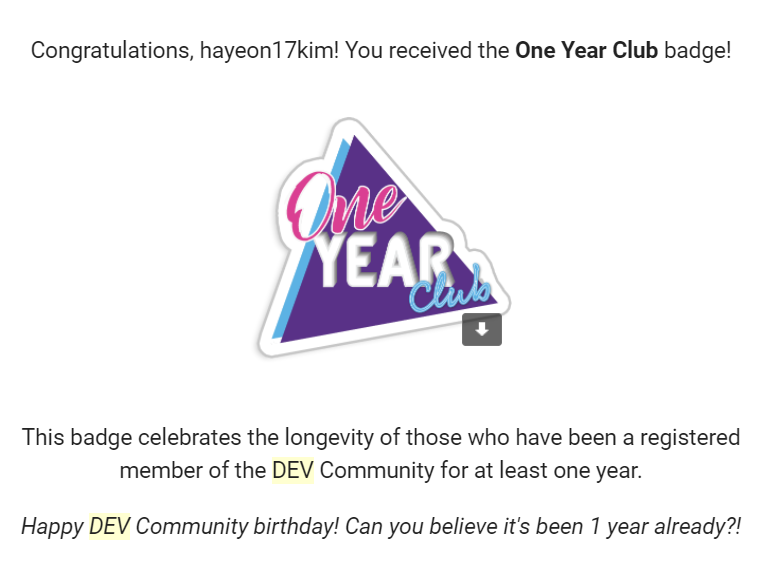

dev.to 사이트에서는 유저의 활동에 따라 뱃지를 수여하는 시스템을 가지고 있었다. 다음은 내가 받은 가입 1주년 뱃지이다.

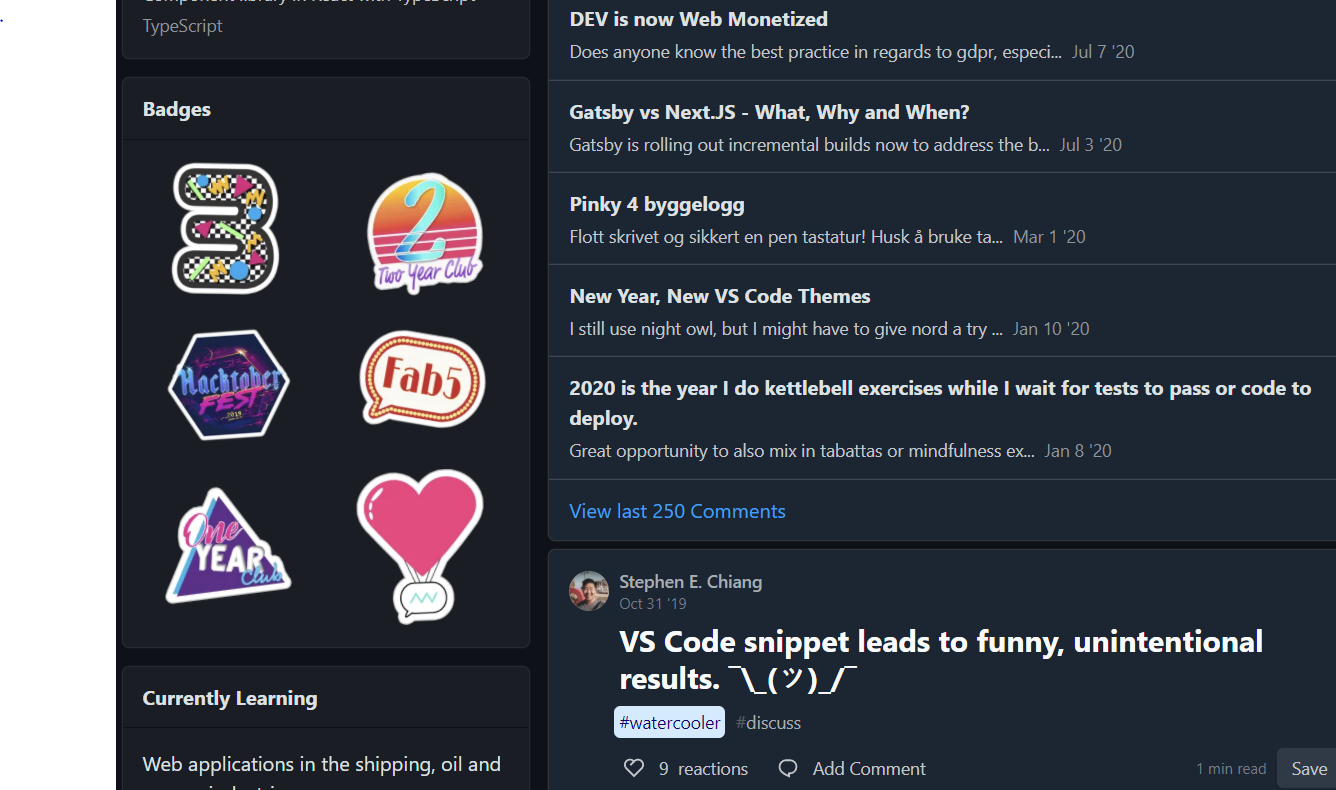

이렇게 뱃지를 받으면 마이페이지에 뱃지 목록이 함께 뜬다. 유저는 많이 활동할 수록 다양한 뱃지로 자신의 마이페이지를 장식할 수 있다.
결론적으로 dev.to의 뱃지 시스템을 차용하되, DEVIL 어플리케이션에서는 각 프로그래밍 언어에 해당하는 뱃지가 있고, 그 뱃지는 그 언어 해쉬태그를 사용한 글이나 댓글을 일정 개수 이상 작성하면 얻을 수 있도록 만들고자 하였다. 이에 기반해 작성한 요구사항은 다음과 같다.
요구사항
각 태그에 해당하는 뱃지가 있다.
뱃지는 다음과 같이 회원 활동량을 기준으로 수여된다.
이 외에도 기준을 추가하거나 삭제할 수 있도록 만든다.
- 해당 태그를 사용해 작성한 게시글 개수
- 해당 태그를 사용한 게시글에 작성한 댓글 개수
- 가입일로부터 지난 날짜
- 팔로워 수
뱃지에 대한 기준은 관리자 페이지에서 설정할 수 있다.
기준에 맞으면 회원에게 뱃지가 자동으로 수여된다.
유저는 받은 뱃지로 마이페이지를 꾸밀 수 있다.
유아이 프로토타입
UI 프로토타이핑 툴은 Figma를 사용했다.

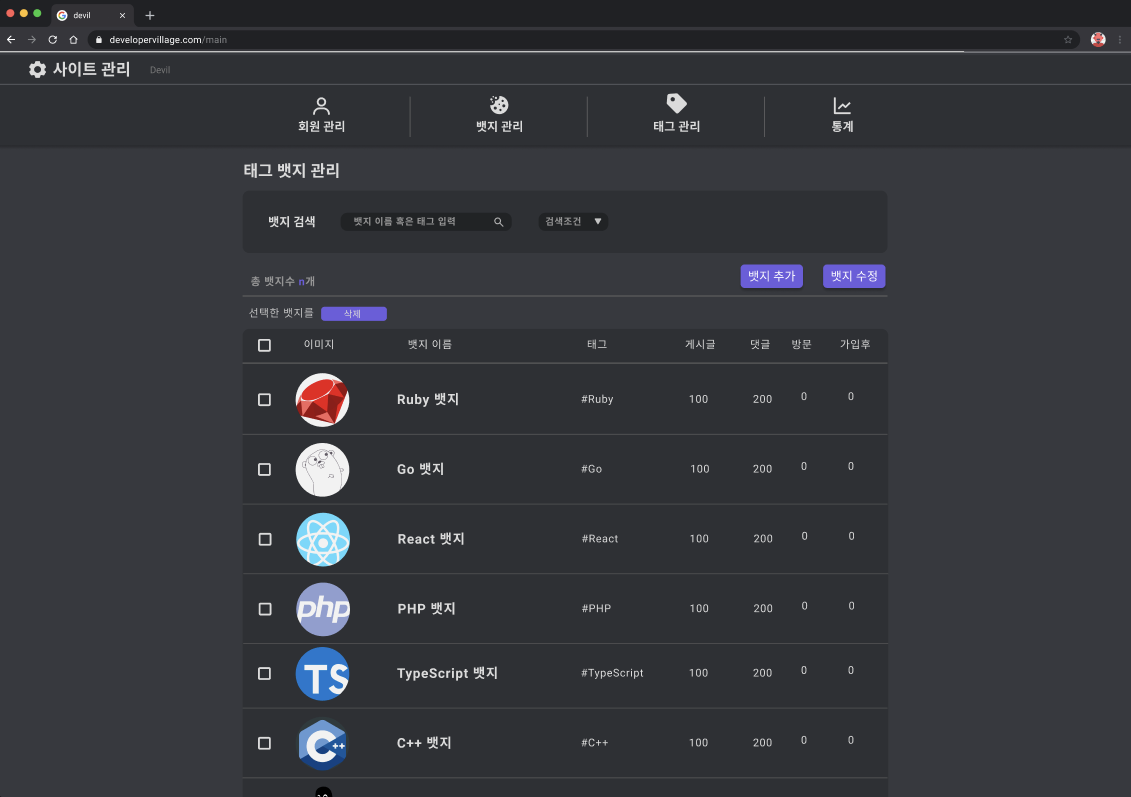

관리자 화면
- 뱃지를 추가, 수정, 조회, 삭제할 수 있다.

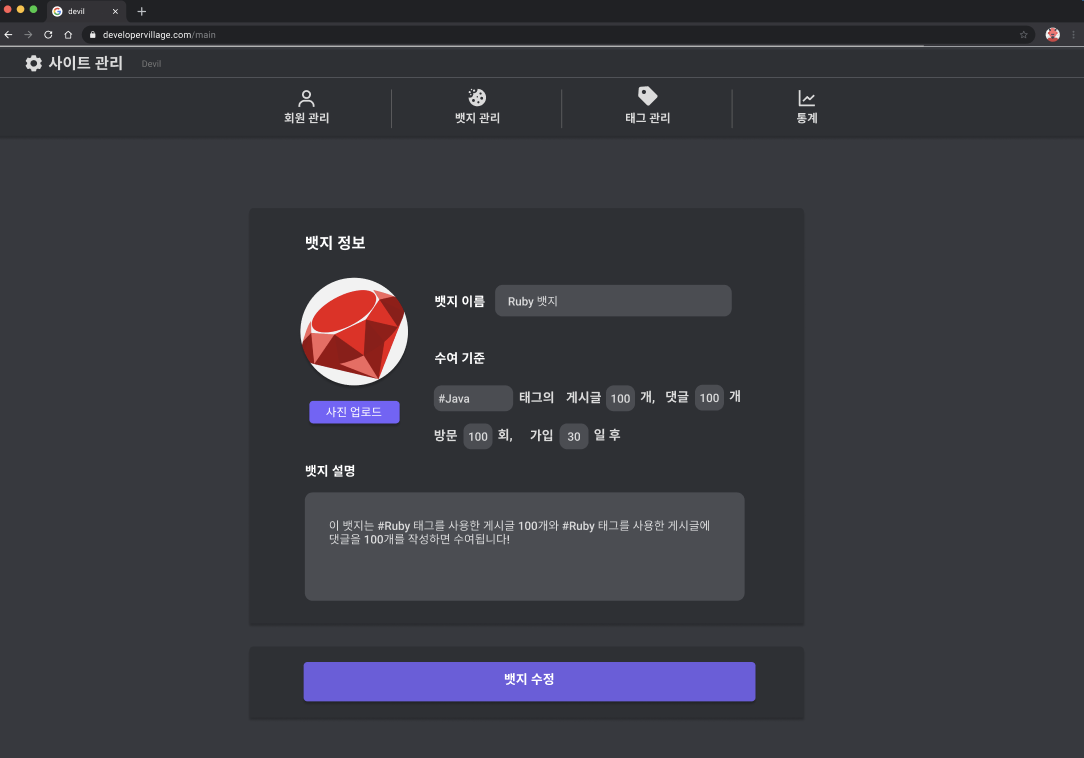

- 뱃지를 추가, 수정할 때 뱃지 기준도 추가, 수정할 수 있다.

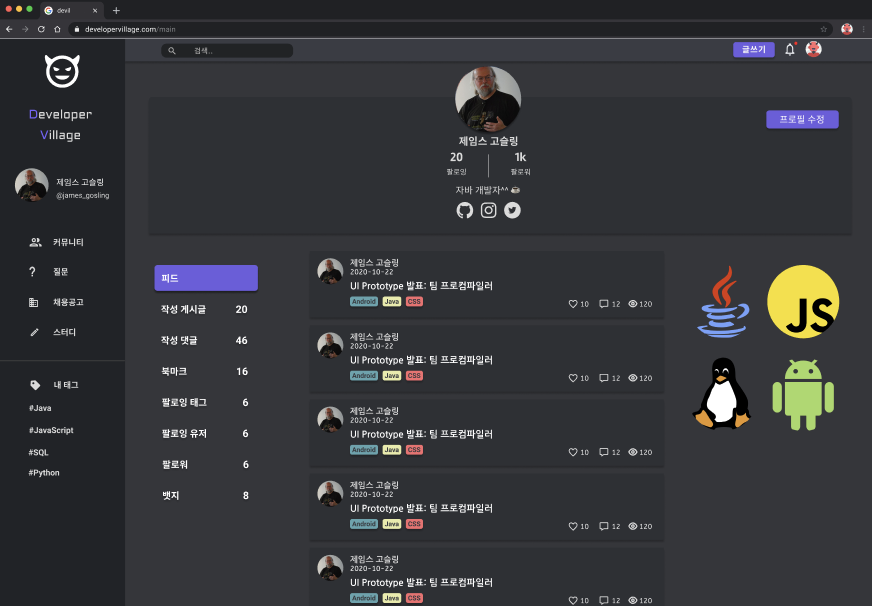

마이페이지
- 유저가 받은 뱃지는 유저 페이지에서 조회할 수 있다.
- 유저는 뱃지 순서를 변경할 수 있다.
데이터베이스 모델링
뱃지 시스템을 위한 테이블은 다음과 같다.
기본적으로 유저(user), 뱃지(badge), 뱃지기준(badge_standard), 평가(badge_evalutation) 테이블이 있다. 여기에 다대다 관계를 위한 유저-뱃지(user_badge), 뱃지-태그(badge_tag) 관계형 테이블을 만들어주었다.
이때, 원래는 뱃지 평가 테이블 없이 뱃지 기준 테이블에 가입일_count, 팔로워수_count, 게시글_count, 댓글_count 컬럼을 넣어 데이터를 저장하려고 했다. 그러나 평가되는 항목이 더 많아질 수 있음을 고려하여 확장성을 위해 평가(badge_evalutation) 테이블을 추가하였다.
그렇게 해서 완성한 ERD는 다음과 같다.
개발
뱃지 수집 기능
뱃지와 뱃지 기준 CRUD는 구현하기 어렵지 않았다. 그러나 뱃지 조건에 맞는 유저를 확인하고 이를 수여하는 기능은 어떻게 구현해야 할 지 감이 잡히지 않았다.
일단 뱃지를 수여/수집하는 기능은 유저-뱃지 테이블에 값을 추가하는 C(Create)에 해당한다. 이때까지 구현한 C는 유저가 직접 폼에 값을 입력하여 제출할 때(게시글 C), 혹은 버튼을 눌렀을 때(팔로우 C) 실행되도록 하였다. 뱃지 수여도 다른 C와 마찬가지로 특정 테이블(user_badge 관계형 테이블)에 튜플을 insert 하도록 구현해야 한다. C 로직을 구현하는 것은 어렵지 않다. 그러나, 이 구현한 create 로직이 언제 호출되도록 만들지가 문제였다. 유저가 로그인을 할 때마다? 관리자가 ‘뱃지 수여하기’ 버튼을 누를 때마다?
그게 아니라 자동으로 로직이 실행되도록 만들어야 한다. 이를 위해 검색을 한 결과 배치 스케줄러라는 도구가 있다는 것을 발견했다. 배치 스케줄러(Batch Scheduler)란 일괄 처리(Batch Processing) 작업이 설정된 주기에 맞춰 자동으로 수행되도록 지원해주는 도구를 말한다. 특정 업무(Job)를 원하는 시간에 처리할 수 있도록 지원한다는 특성 때문에 Job Scheduler라고도 불린다. 배치 스케줄러에는 Spring Batch와 Quartz가 대표적인데, 간단한 스케줄링의 경우 Quartz를 사용하면 편하다고 하여 Quartz를 사용하기로 하였다.
해당 어플은 특정 시간(새벽 3시)마다 회원들의 활동량과 뱃지 기준들을 비교해, 기준에 충족할 경우 회원이 뱃지를 수집하도록 만드는 (DB에 insert하는) 배치다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
@Component
public class CollectJob {
CollectService collectService;
UserService userService;
BadgeService badgeService;
BadgeStanService badgeStanService;
public CollectJob(CollectService collectService, UserService userService,
BadgeService badgeService, BadgeStanService badgeStanService) {
this.collectService = collectService;
this.userService = userService;
this.badgeService = badgeService;
}
// 초 분 시 일 월 요일
@Scheduled(cron = "0 0 0 3 * *")
public void add() throws Exception {
List<Badge> badges = badgeService.list((String) null);
List<User> users = userService.list(null);
for (User user : users) {
System.out.println(user.getNickname());
List<Badge> collectedBadges = badgeService.list(user);
List<Integer> collectedBadgeNos = new ArrayList<Integer>();
for (Badge badge : collectedBadges) {
collectedBadgeNos.add(badge.getNo());
}
for (Badge badge : badges) {
Tag tag = badge.getTag();
// 이미 가지고 있는 뱃지라면 건너뛰기
if (collectedBadgeNos.contains(badge.getNo())) {
continue;
}
// 가지고 있지 않은 뱃지 기준 충족되는지 알아보기
List<BadgeStan> standards = badgeStanService.list(badge.getNo());
// 전체 기준 갯수
int totalStandards = standards.size();
// 충족되는 기준 갯수
int count = 0;
for (BadgeStan standard : standards) {
Map<String, Object> params = new HashMap<>();
params.put("userNo", user.getNo());
params.put("tagNo", tag == null? null : tag.getNo());
params.put("evaluationNo", standard.getEvaluationNo());
// 충족된다면 충족되는 기준 갯수를 하나씩 높인다.
int userCount = collectService.getCount(params);
if (userCount >= standard.getCount()) {
count++;
}
}
// 충족되는 기준 갯수와 뱃지의 전체 기준 갯수가 같으면 뱃지를 수여한다.
if (totalStandards == count && totalStandards != 0) {
collectService.add(new Collect().setUser(user).setBadge(badge));
}
}
}
}
}
회원이 가지고 있지 않은 뱃지 중 기준에 충족하는 뱃지가 있다면 이를 새벽 3시에 자동으로 수여하도록 만들었다. 회원은 이를 알림창과 마이페이지에서 확인할 수 있다.
수집한 뱃지 순서 변경 기능
받은 뱃지는 수집한 순서대로 마이페이지에서 조회할 수 있다. 그러나 이를 유저의 선호에 따라 순서를 변경할 수 있는 기능을 추가하기 위해서 고민했다. 유저마다 선호하는 뱃지가 다를 거라고 생각했기 때문이다. 예를 들어 나는 Java 개발자인데, 최근에 HTML과 CSS 게시판에서 글을 많이 썼다는 이유로 HTML 뱃지와 CSS 뱃지가 Java 뱃지보다 앞에 나오면 속상하지 않겠는가..
드래그앤 드롭 기능 자체는 jQuery UI를 사용해 구현하였다. 문제는 드래그앤 드롭으로 순서를 변경했을 때, 변경한 순서를 db 에update해야 한다는 것이다. 그렇지 않으면 새로고침을 했을 때 다시 변경 전 원래 순서대로 돌아오고 만다. 따라서 순서가 변경되었을 때, 서버에 비동기 요청을 보내 서버가 db에 해당 유저의 전체 뱃지 순서를update하도록 만들었다.
뱃지 리스트
유저가 드래그 앤 드롭으로 뱃지 순서를 변경할 때마다, 뱃지 고유번호가 변경된 순서대로 `,`로 연결된 문자열과 함께 클라이언트는 서버에게 뱃지 순서를 업데이트하라는 비동기 요청을 보낸다.

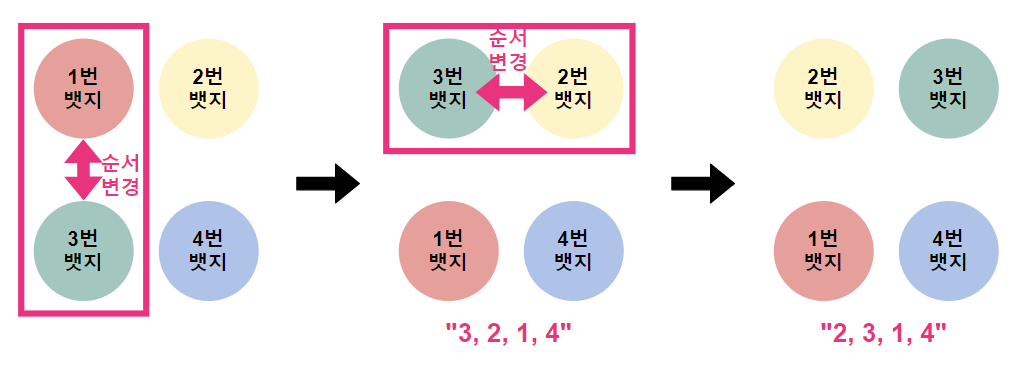

드래그앤 드롭을 할 때마다 생성되는 문자열의 예시이다.
클라이언트는 이 문자열을 서버에 비동기 요청으로 보낸다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
<div class="col-3">
<c:choose>
<c:when test="${user.no != loginUser.no && null ne user}">
<ul class="badge-list">
</c:when>
<c:otherwise>
<ul class="badge-list" id="sortable">
</c:otherwise>
</c:choose>
<c:forEach items="${badgeList}" var="b">
<li data-no="${b.no}">
<img src="../../upload/badge/${b.photo}_160X160.png" /
</li>
</c:forEach>
</ul>
<script>
$(function() {
$("#sortable").sortable({
start : function(e, ui) {
$(this).attr('data-previndex', ui.item.index());
},
update : function(e, ui) {
var arr = [];
$("#sortable li")
.each(function(index, element) {
// 뱃지 번호를 변경된 "순서"대로 배열에 담는다.
arr.push($(element).attr("data-no"));
})
$.ajax({
type : "POST",
url : "../ajax/collect/updateOrder", // 서버단 메소드 url
data : {
// 배열을 문자로 바꿔 서버에게 전송한다.
"order" : arr.toString()
},
dataType : "text",
success : function(data) {
}
});
}
});
$("#sortable").disableSelection();
});
</script>
뱃지 순서 변경
뱃지 순서 변경 과정을 그림으로 표현하면 다음과 같다.
클라이언트가 뱃지고유번호를 변경한 순서대로 나열한 문자열("3, 2, 1, 4" )과 함께 /app/ajax/collect/updateOrder/ 요청을 보내면 DispatcherServlet은 이 요청을 받아 CollectController가 요청을 처리하도록 보낸다. 그러면 CollectController는 Service, Dao를 거쳐 DB에 있는 유저-뱃지(usr_bdg) 테이블에 있는 순서 컬럼을 변경한다.
CollectController
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
@Controller("ajax.collectController")
@RequestMapping("/ajax/collect")
public class CollectController {
@Autowired CollectService collectService;
@PostMapping("updateOrder")
public String updateOrder(String order, HttpSession session, HttpServletRequest request) throws Exception {
String[] orders = order.split(",");
List<Collect> collects = new ArrayList<>();
for (int i = 0; i < orders.length; i++) {
Collect collect = new Collect();
collect.setUser((User) session.getAttribute("loginUser"));
collect.setBadge(new Badge().setNo(Integer.parseInt(orders[i])));
collect.setOrder(i);
collects.add(collect);
}
collectService.updateAllOrder(collects);
return "redirect:" + request.getHeader("Referer");
}
}
CollectService
1
2
3
4
5
6
7
8
9
10
11
12
13
@Service
public class DefaultCollectService implements CollectService {
CollectDao collectDao;
NotificationDao notificationDao;
//..
@Override
public void updateAllOrder(List<Collect> collects) throws Exception {
for (Collect collect : collects) {
collectDao.updateOrder(collect);
}
}
//..
}
CollectDao
1
2
3
4
public interface CollectDao {
//..
void updateOrder(Collect collect) throws Exception;
}
CollectMapper
<update id="updateOrder" parameterType="collect">
update usr_bdg set
ord = #{order}
where uno=#{user.no} and bno=#{badge.no};
</update>
테스트
리팩토링
작업 중입니다.
